วิธีซ่อมอาการภาพหดเป็นหยักๆ ของทีวี LG 21 นิ้ว ให้หาย ง่ายนิดเดียว มาชมกันเลยค่ะ

วิธีซ่อมอาการภาพหดเป็นหยักๆ ของทีวี LG 21 นิ้ว ให้หาย  ง่ายนิดเดียว มาชมกันเลยค่ะ

ใครมีทีวีเก่า ทีวีเสีย เอามาขายกันได้นะจ้ะ วันนี้เรามาบริการถึงหน้าบ้านท่านแล้ว!! คุ้นๆไหมครับ กับคำพูดแบบนี้ ถ้าบ้านใครเกิดอาการทีวีที่รักงอแงคงได้ยกเอาออกไปขายแล้ววิ่งไปซื้อเครื่องใหม่ทันที แต่สมัยนี้ทีวีเครื่องหนึ่งราคาก็ไม่ใช่ถูกๆ มีออปชั่นเสริมนู่นนี่นั่นมากมาย แต่หากใครยังขาดปัจจัยสนับสนุนของใหม่ ก็ลองซ่อมเจ้าทีวีรุ่นดึกให้มันเล่นได้อีกครั้งก็น่าจะเป็นทางเลือกที่ดีเหมือนกันนะค่ะ ซ่อมเองได้ง่ายๆที่บ้านคุณ

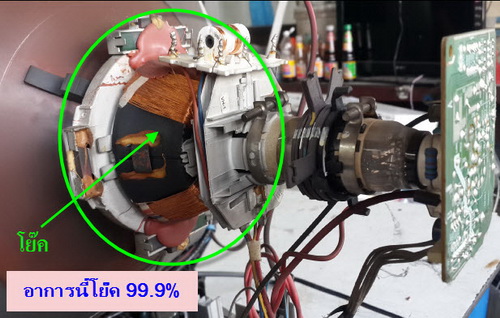

วันนี้เราจะมารักษาอาการภาพหยิกๆงอๆของเจ้า LG 21 นิ้ว อาการเกี่ยวกับภาพสำหรับทีวีรุ่นเก่าๆ หรือจอแก้ว ภาพเป็นเส้นเดียวกลางจอ ภาพหดแนวนอน แต่ไม่เป็นหยัก จะเสียที่ไอซีเวอร์ หรืออุปกรณ์รอบๆไอซีเวอร์ แต่ถ้าอาการเป็นหยักๆหนาวๆ เป็นที่ขดลวดโย๊ค 99% เรามาลงมือซ่อมกันเลย

วิธีการตรวจซ่อม

1. ถอดฝาหลังออก ตรวจเช็คสภาพโยคภายนอกก่อน ว่ามีลอยไหม้หรือเปล่า

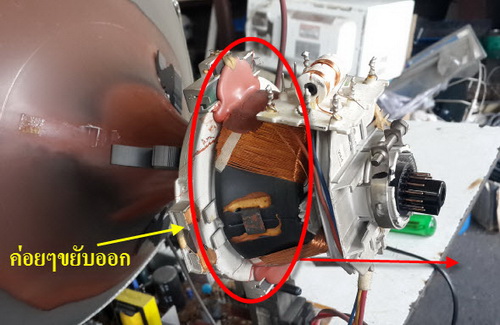

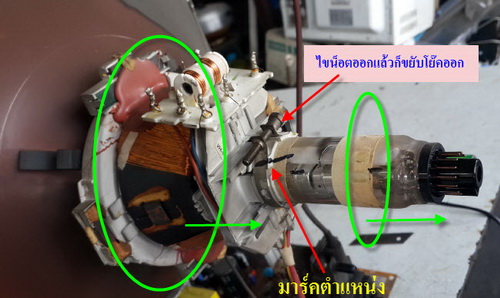

2. ถอดแผ่นปริ้น RGB ที่ตูดหลอดออก แล้วก็ถอดวงแหวนปรับภาพออกโดยไขน็อตล็อควงแหวนหลวมๆ

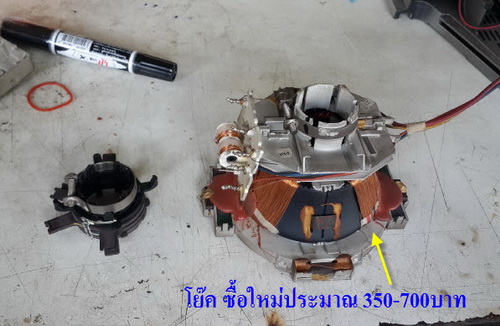

3. หลังจากถอดโย๊คออก มาแล้วเช็คขดลวดทั้งภายนอกและภายในว่ามีลอยไหม้หรือเปล่า ถ้าไหม้ก็ต้องซื้อใหม่อย่างเดียว แต่ถ้าไม่ไหม้ก็สามารถซ่อมได้

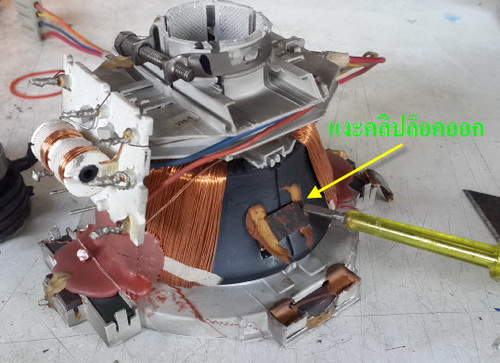

4. แงะคลิป ล็อคแกนโย๊คทั้ง 2 ฝั่งออก

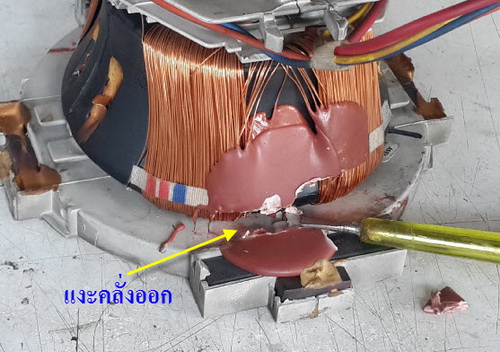

5. แงะคลั่ง ที่ใช้หยอดโย๊คกันหลุดออก

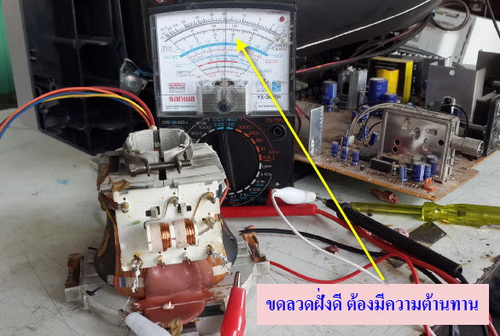

6. วัดความต้านทานของขดลวดฝั่งดี สามารถวัดความต้านทานได้ประมาณ 18 โอห์ม นั้นหมายถึงขดลวดไม่ขาด

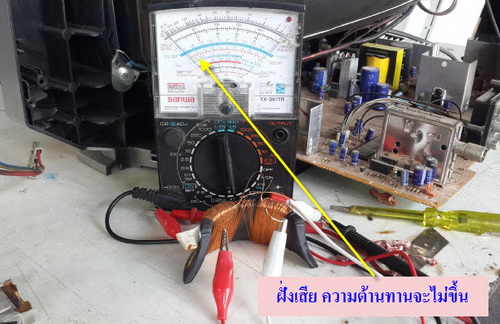

7. วัดความต้านทานฝั่งเสีย เข็มมิเตอร์ไม่ขึ้น แสดงว่าขดลวดขาด

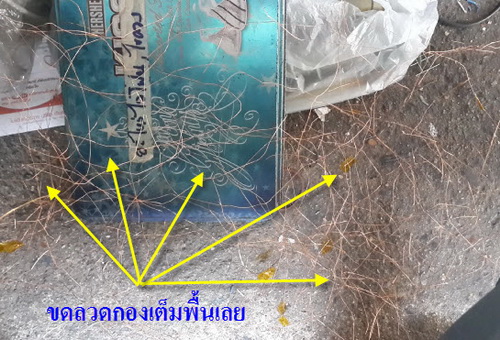

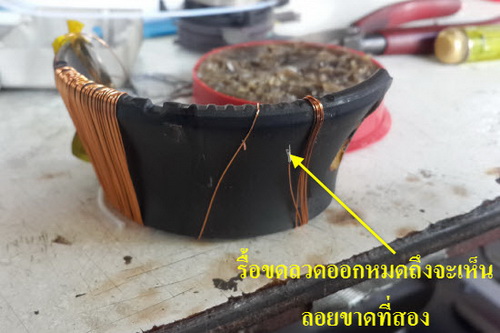

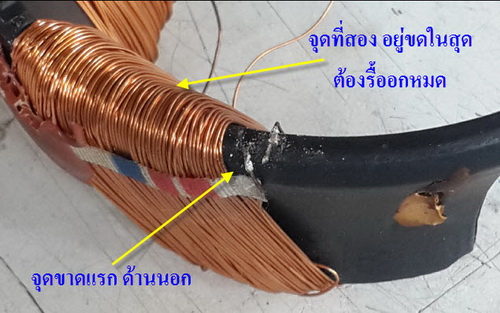

8. เมื่อวัดความต้านทานไม่ขึ้น ก็แสดงว่าขดลวดขาด เราก็ต้องหาจุดขาดให้เจอแล้วก็ต่อสายไฟกลับ จากการสังเกตุก็จะเห็นมีขดลวดขาดอยู่ภายนอกหนึ่งจุด แต่หลังจากต่อไปแล้วก็ยังไม่สามารถวัดความต้านทานได้ นั้นก็หมายถึงต้องมีขาดอยู่อีกหนึ่งจุด การหาจุดขาดก็คือต้องรื้อสายไฟที่พันที่แกนออกให้หมดจนเจอจุดขาด ถ้าจุดขาดอยู่รอบในสุดนั้นก็หมายถึงงานใหญ่ แบบที่กำลังซ่อมอยู่นี่ครับ

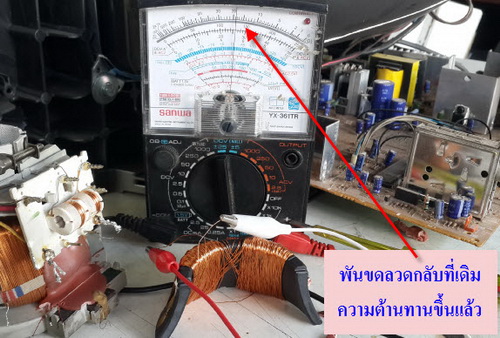

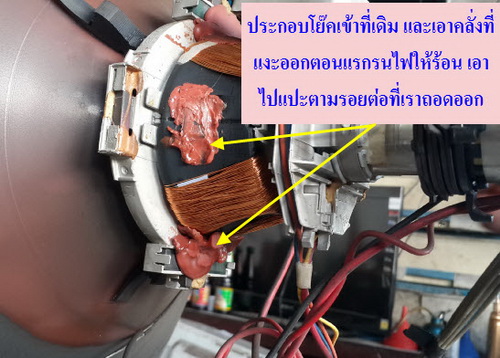

9.หลังจากที่เราหาจุดสายขดลวดขาดได้แล้ว ก็ทำการแก้ไขให้เรียบร้อย ประกอบโย๊คเข้าที่เดิม และนำคลั่งที่แกะออกมาในตอนแรก รนไฟให้ละลาย นำไปแปะไว้ตามจุดต่อของโย๊ค เพื่อป้องกันโย๊คหลุด

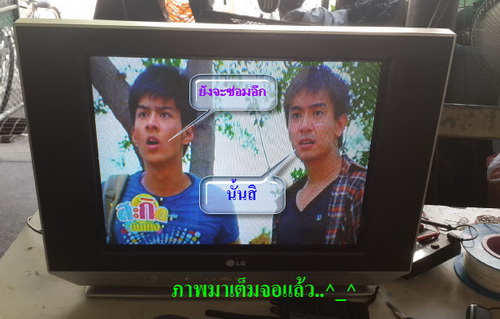

10.ทำการทดสอบ ผลปรากฏว่าภาพมาเต็มจอเป็นปกติ และเปิดเทส 4-5ชั่วโมงแล้วก็ยังปกติ

ขอขอบคุณข้อมูล  สมาชิก ช่างไฟวังหลวง  จาก pantip
